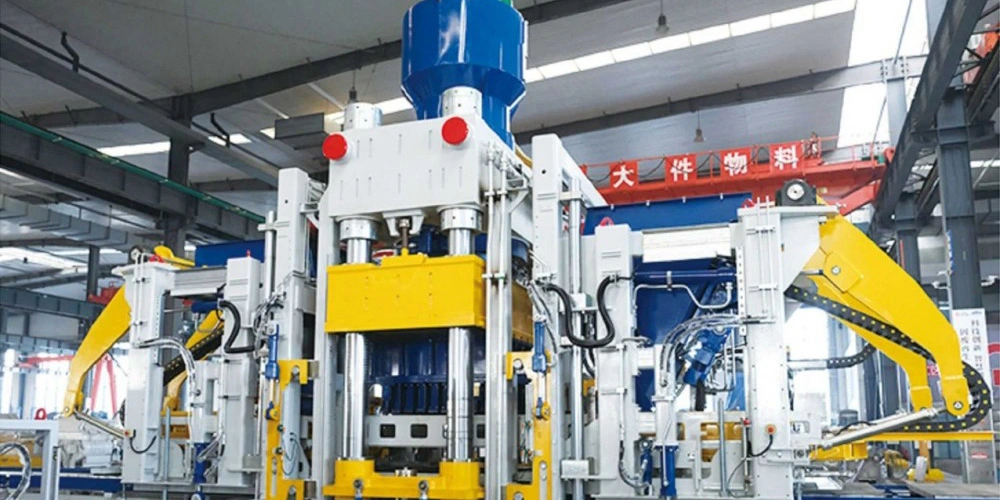

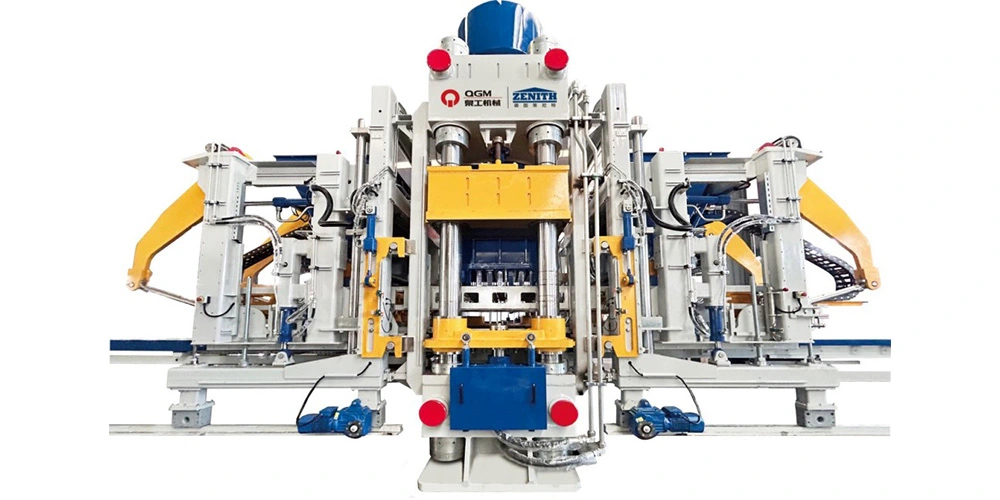

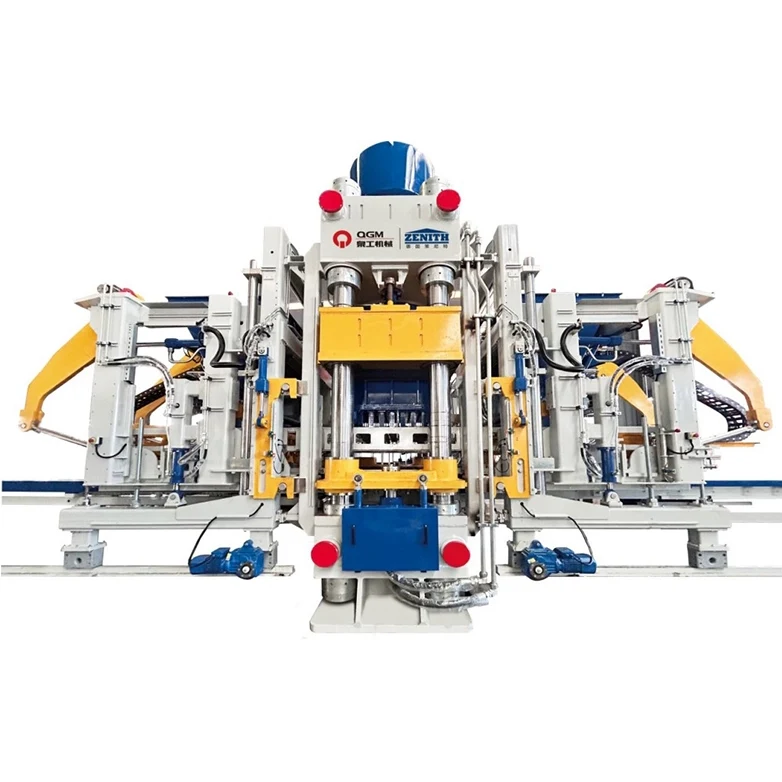

Dibina di sekitar seni bina mekanikal, hidraulik dan elektrik bersepadu, siri VP menggabungkan rangka mesin berkekuatan tinggi, tekanan hidraulik bertan besar, getaran servo dan automasi pintar. Komponen yang diiktiraf di peringkat antarabangsa digunakan dalam sistem utama untuk menyokong operasi yang stabil dan prestasi pembentukan yang konsisten.
Dengan tiga konfigurasi daya tekan—600, 900 dan 1,500 tan—siri ZN-VP menyediakan penyelesaian berskala untuk pengeluar produk konkrit dengan keperluan pengeluaran dan spesifikasi produk yang berbeza.
Mesin ini amat sesuai untuk aplikasi yang membentuk tekanan, kebolehsuaian bahan dan fleksibiliti produk adalah penting. Bergantung pada model yang dipilih, konfigurasi acuan dan persediaan pengeluaran, mesin boleh mengeluarkan:
●Bongkah konkrit standard
●Blok berongga
●Paving block
●Batu tepi jalan
●Produk konkrit yang kelihatan seperti batu
●Produk landskap
●Blok perlindungan cerun pemuliharaan air
●Dinding dan produk konkrit hiasan
Siri ZN-VP juga menyokong penggunaan pelbagai bahan mentah berbutir halus dan berasaskan sisa pepejal, termasuk sisa pembinaan, sisa pepejal metalurgi, tailing lombong, serbuk batu, enap cemar dan lumpur pencuci pasir, tertakluk kepada penyediaan bahan dan reka bentuk campuran yang sesuai.
Ini menjadikan siri ZN-VP pilihan yang sesuai untuk projek pengeluaran blok konkrit yang tertumpu pada kitar semula sisa pepejal dan produk konkrit nilai tambah.
| Model | ZN600VP | ZN900VP | ZN1500VP |
| Ketinggian Produk | 40-200mm Boleh disesuaikan; nyatakan semasa membuat pesanan | 40-200mm Boleh disesuaikan; nyatakan semasa membuat pesanan | 40-200mm Boleh disesuaikan; nyatakan semasa membuat pesanan |
| Saiz Pallet | 1200*870mm | 1200*1150mm | 1400*1200mm |
| Daya Penekan Utama | 600T | 900T | 1500T |
| Diameter Silinder Utama | φ500mm | φ600mm | φ800mm |
| Berat Mesin (Bahan Asas + Campuran Muka + Sistem Hidraulik) | lebih kurang 61T | lebih kurang 66T | lebih kurang 80T |
| Kuasa Hidraulik | 75kW | 90kW | 110kW |
| Dimensi Mesin (L × H × W) | Lebih kurang 6900x5600x2800mm | Lebih kurang 7200x5600x2800mm | Lebih kurang 8500x6000x3300mm |
| Blok Konkrit Standard240*115*53mm | 42pcs./acuan | 52pcs./acuan | 64pcs./acuan |
| Blok Turapan200*100*60mm | 30pcs./acuan | 40 pcs./acuan | 48pcs./acuan |
| Produk Konkrit Pandangan Batu600*300*80mm | 3 pcs./acuan | 3 pcs./acuan | 6 pcs./acuan |
| Blok Berongga390*190*190mm | 10 pcs./acuan | 10 pcs./acuan | 12 pcs./acuan |

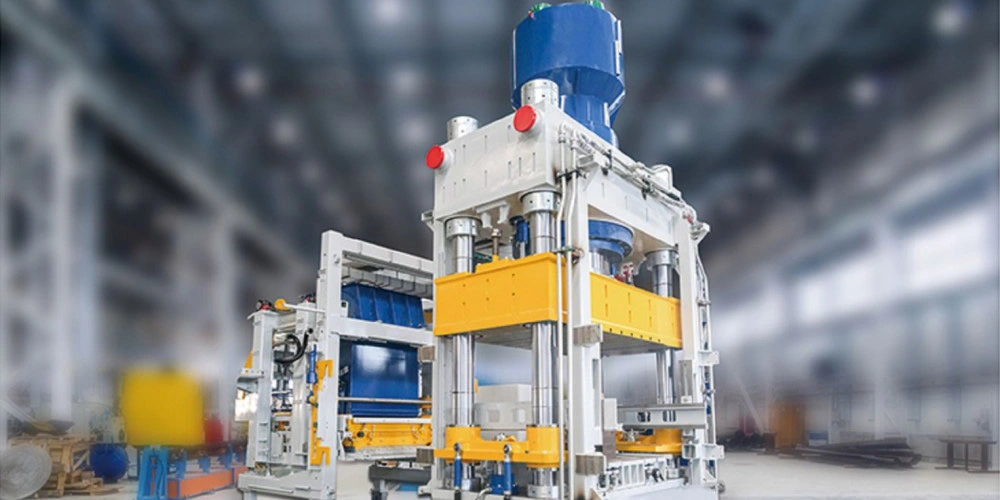

Rangka mesin utama dihasilkan daripada bahagian keluli berbentuk khas dan menggabungkan teknologi reka bentuk struktur yang dipatenkan.
Rangka yang dikimpal menjalani rawatan pelepasan tekanan getaran untuk meningkatkan kestabilan struktur. Lajur berdiameter besar memberikan sokongan dan panduan semasa penutupan acuan, membantu mengekalkan kedudukan acuan yang tepat sepanjang proses pembentukan.
Sistem demolding menggunakan penyegerakan mekanikal untuk menyelaraskan pelepasan acuan dan menyokong pembentukan produk yang konsisten.
Untuk pengeluaran blok konkrit tekanan tinggi, struktur mesin yang tegar adalah penting untuk mengekalkan pergerakan acuan yang stabil dan keadaan pembentukan yang boleh berulang.

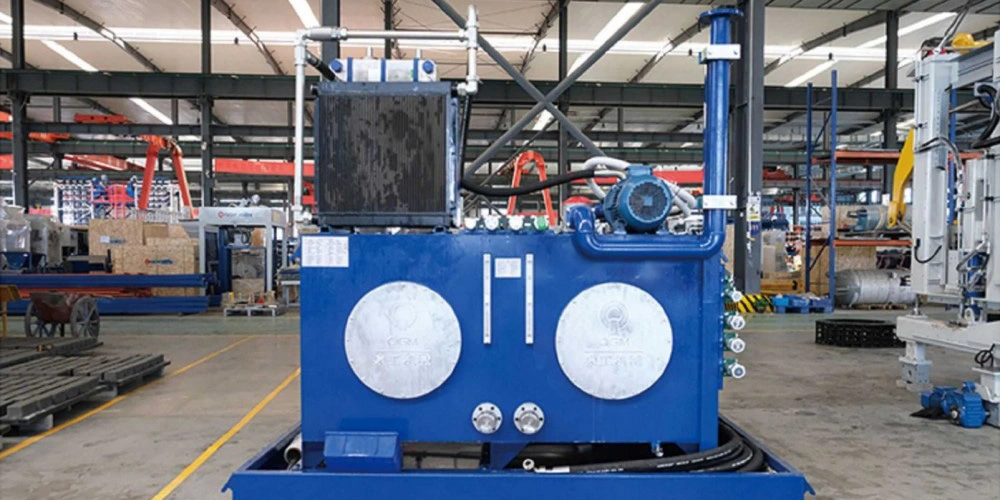

Sistem pembentukan hidraulik adalah salah satu ciri penentu bagi siri ZN-VP.
Ketiga-tiga model tersebut memberikan daya tekanan utama maksimum masing-masing sebanyak 600, 900 dan 1,500 tan. Silinder utama berdiameter besar menjana daya pembentuk yang diperlukan untuk pengeluaran produk konkrit tekanan tinggi.
Pam dan injap hidraulik jenama antarabangsa digunakan dalam sistem hidraulik. Kelajuan menekan, tekanan dan lejang boleh dilaraskan mengikut keperluan produk dan proses.
Ini membolehkan proses pembentukan dikonfigurasikan untuk jenis produk dan ciri bahan yang berbeza.
Konfigurasi hidraulik tekanan tinggi amat relevan kepada pengilang yang menghasilkan produk konkrit padat atau bekerja dengan campuran yang mengandungi serbuk halus dan bahan terhasil sisa pepejal.
Siri ZN-VP menggabungkan teknologi getaran servo Jerman termaju.
Motor servo memberikan tindak balas pantas dan kawalan tepat parameter getaran, membolehkan daya pengujaan dan prestasi getaran dilaraskan mengikut keperluan pengeluaran.
Berbanding dengan kawalan getaran tetap, teknologi servo memberikan fleksibiliti yang lebih besar apabila bertukar antara jenis produk dan formulasi bahan yang berbeza.
Proses getaran terkawal menyokong pemadatan konkrit dan membantu mengekalkan keadaan pembentukan produk yang konsisten.
Teknologi pembentukan blok konkrit getaran servo amat berharga apabila barisan pengeluaran perlu menampung beberapa spesifikasi produk dan bukannya menjalankan satu produk standard secara berterusan.

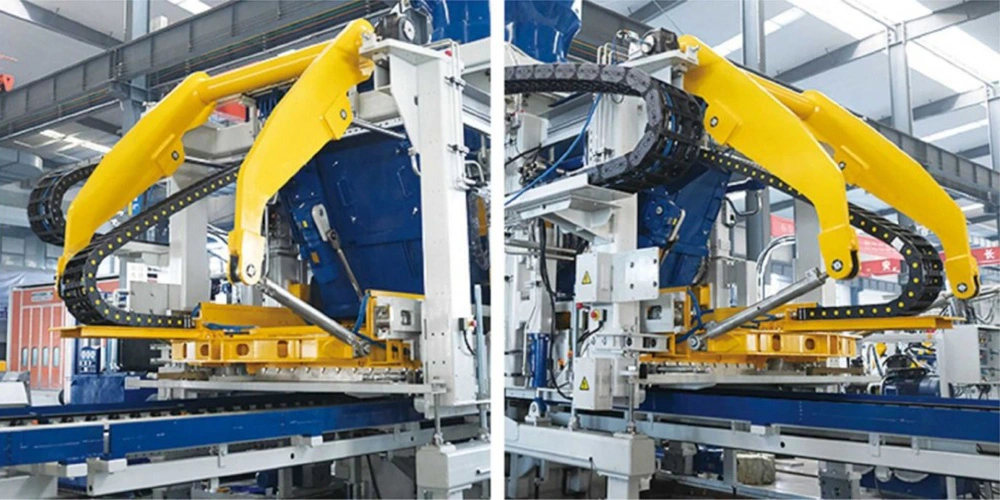

Sistem suapan bahan menggunakan konfigurasi lengan ayun yang teguh untuk pengedaran bahan yang konsisten.
Roda pemandu berdiameter besar menyokong pergerakan lancar gerabak suapan, manakala plat haus yang boleh diganti dipasang pada permukaan sentuhan utama untuk memudahkan penyelenggaraan.
Platform suapan juga menggunakan komponen haus yang boleh diganti. Penguncian hidraulik membolehkan bahagian suapan dibuka dan diamankan semasa operasi pemeriksaan, pembersihan dan penyelenggaraan.
Reka bentuk ini menyediakan akses yang lebih mudah untuk memakai bahagian dan membantu mengurangkan kerumitan kerja servis rutin.
Siri ZN-VP menggabungkan dua mekanisme pembentukan: Tekanan statik tekanan tinggi + getaran servo.
Sistem hidraulik menyediakan daya pembentuk utama, manakala sistem getaran membantu pemadatan bahan semasa pengacuan.
Mengikut konfigurasi teknikal asal, sistem menyediakan sehingga 900 atau 1,500 tan daya penekan utama dan 120 kN daya getaran pada model yang sepadan.
Teknologi gabungan ini bertujuan untuk menangani keperluan pembentukan produk konkrit proses kering menggunakan kedua-dua bahan sisa pepejal kasar dan bahan serbuk ultrahalus.
Ia boleh digunakan untuk pengeluaran:
●Turapan konkrit yang kelihatan seperti batu
●Produk turapan telap
●Batu tepi jalan
●Blok konkrit konvensional
●Produk konkrit landskap
●Produk konkrit tersuai lain
Untuk projek yang memerlukan kedua-dua kepelbagaian produk dan fleksibiliti bahan, konfigurasi penekan-dan-getaran gabungan menyediakan alternatif kepada sistem pembentukan tekanan statik atau getaran sahaja konvensional.

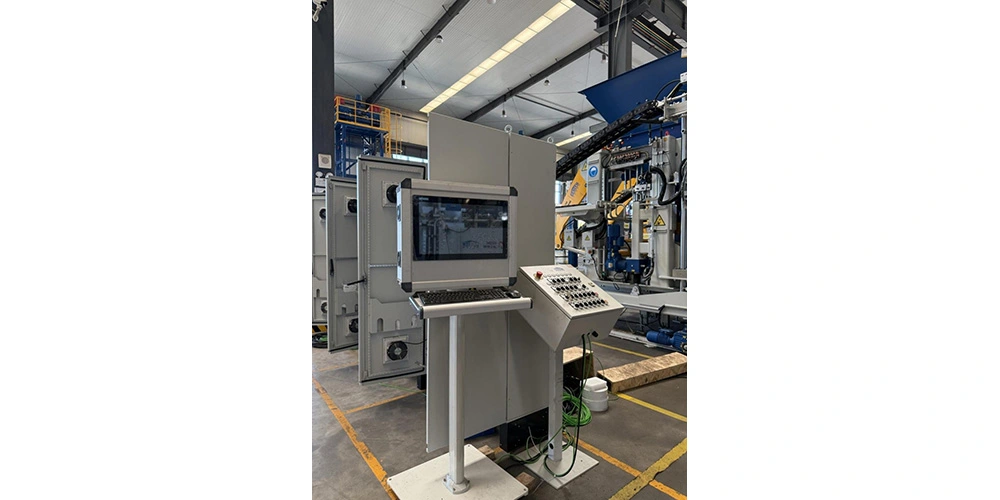

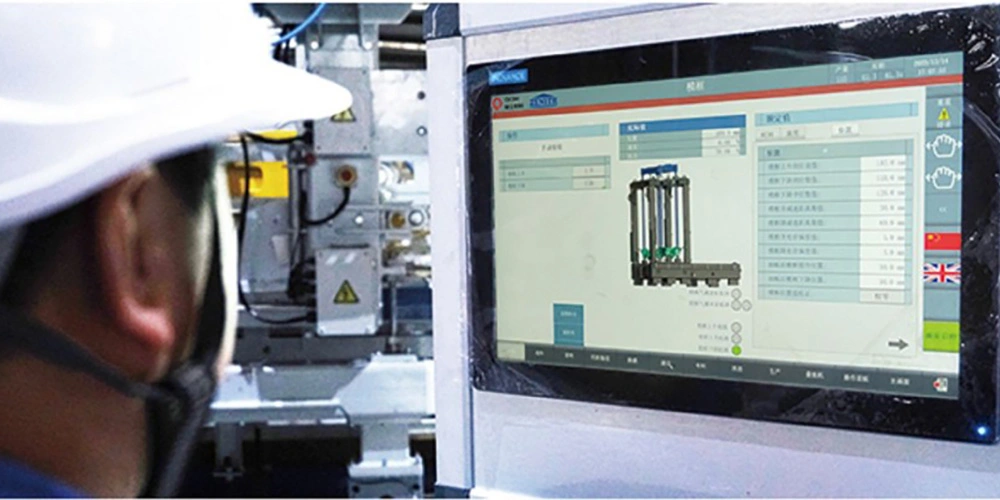

Siri ZN-VP menyepadukan teknologi automasi Jerman dengan antara muka mesin manusia visual.
Sistem kawalan menyelaraskan proses pembentukan mesin sambil menyediakan operator dengan antara muka yang jelas untuk pengurusan pengeluaran.
Fungsi utama termasuk:
●Pengurusan resipi pengeluaran
●Pengurusan parameter operasi
●Pemantauan status peralatan
●Pengumpulan data pengeluaran
●Kawalan operasi mesin
●Maklumat peralatan yang divisualisasikan
Dengan mengurangkan campur tangan manual yang tidak perlu, seni bina kawalan bersepadu membantu pengendali mengurus parameter pengeluaran dengan lebih konsisten.
Untuk barisan pengeluaran blok konkrit automatik, kawalan berpusat juga menyediakan antara muka yang lebih jelas antara mesin blok dan peralatan huluan atau hiliran.

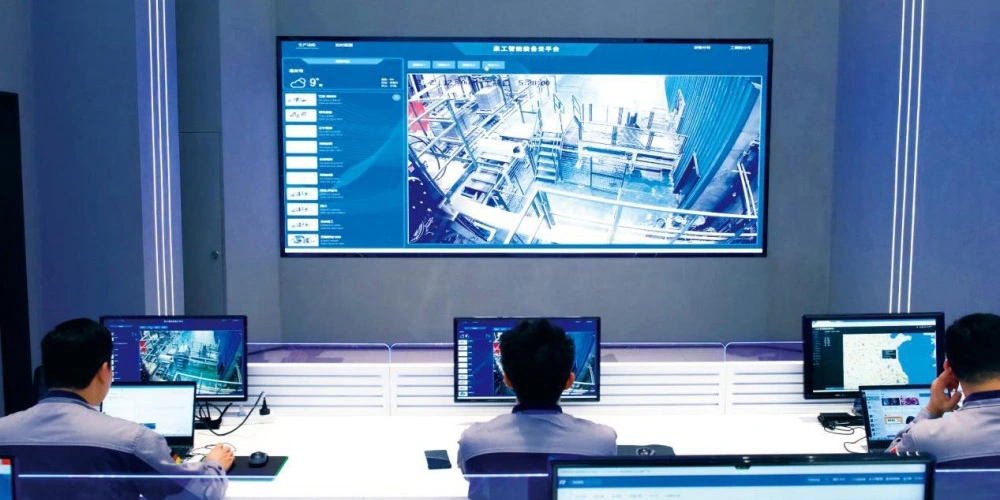

Platform Perkhidmatan Awan Peralatan Pintar QGM meluaskan pengurusan mesin di luar kabinet kawalan tempatan.
Platform ini menyepadukan pengkomputeran awan, komunikasi data, pemodelan peralatan, kecerdasan buatan, rangkaian saraf kabur dan teknologi data besar untuk mengumpul dan menganalisis maklumat pengendalian peralatan dan corak penggunaan.
Bergantung pada konfigurasi sistem dan kebenaran, platform menyokong:
●Pemantauan peralatan dalam talian
●Kawalan peralatan jauh
●Sokongan teknikal jauh
●Pengesanan kerosakan ramalan
●Diagnosis kesalahan
●Penilaian kesihatan peralatan
●Laporan operasi automatik
●Analisis data peralatan
Ini mewujudkan sambungan digital antara mesin membuat blok dan fungsi perkhidmatan berasaskan awan.
Bagi pengeluar blok luar negara, pemantauan peralatan berasaskan awan boleh memberikan lapisan sokongan tambahan apabila peralatan pengeluaran terletak jauh dari pusat perkhidmatan teknikal pengeluar.
Pendekatan peralatan pintar dan perkhidmatan awan QGM adalah konsisten dengan pembangunan yang lebih luas bagi peralatan membuat blok yang disambungkan secara digital dan sistem pengeluaran pintar.

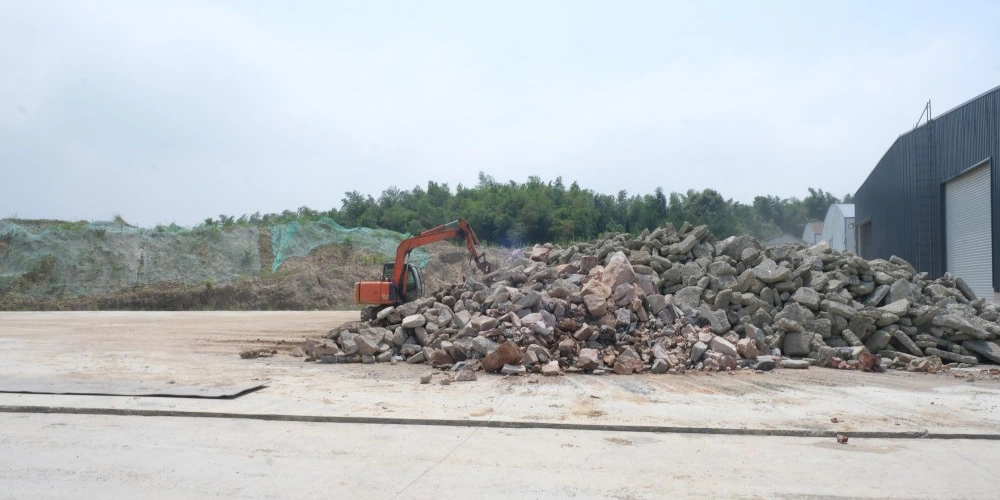

Salah satu ciri aplikasi utama siri ZN-VP ialah kebolehsuaiannya kepada bahan mentah yang berbeza.
Bergantung pada sifat bahan, prapemprosesan dan reka bentuk campuran, mesin boleh digunakan dengan bahan seperti:
Bahan Sisa Pepejal
●Sisa pembinaan
●Sisa pepejal metalurgi
●Tailing lombong
●Serbuk batu
●Enapcemar
●Lumpur pencuci pasir
Nisbah dan rumusan bahan sebenar hendaklah ditentukan mengikut sifat fizikal dan kimia bahan yang terdapat di dalam negara.
Produk Konkrit
Mesin boleh dikonfigurasikan untuk pengeluaran:
●Bongkah konkrit standard
●Blok berongga
●Paving block
●Turap telap
●Batu tepi jalan
●Produk konkrit yang kelihatan seperti batu
●Produk landskap
●Blok perlindungan cerun
●Produk konkrit hiasan dinding
Ini menjadikan siri ZN-VP relevan dengan projek kitar semula sisa pepejal di mana objektifnya adalah untuk mengubah bahan buangan yang diproses dengan betul kepada produk konkrit yang boleh dipasarkan.
ZN600VP, ZN900VP dan ZN1500VP menyediakan tiga konfigurasi peralatan berbeza dalam konsep pembentukan hidraulik yang sama.
Pemilihan model yang sesuai bergantung kepada faktor-faktor seperti:
●Daya tekanan yang diperlukan
●Dimensi palet
●Saiz produk
●Julat produk
●Ciri bahan mentah
●Konfigurasi acuan
●Skala pengeluaran yang diperlukan
●Ruang tumbuhan yang tersedia

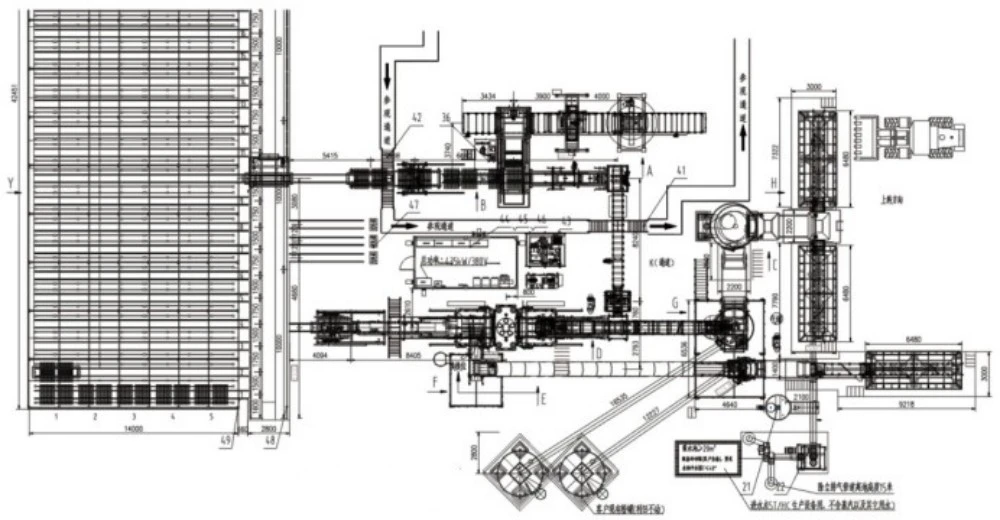

●Konfigurasi baris lengkap
