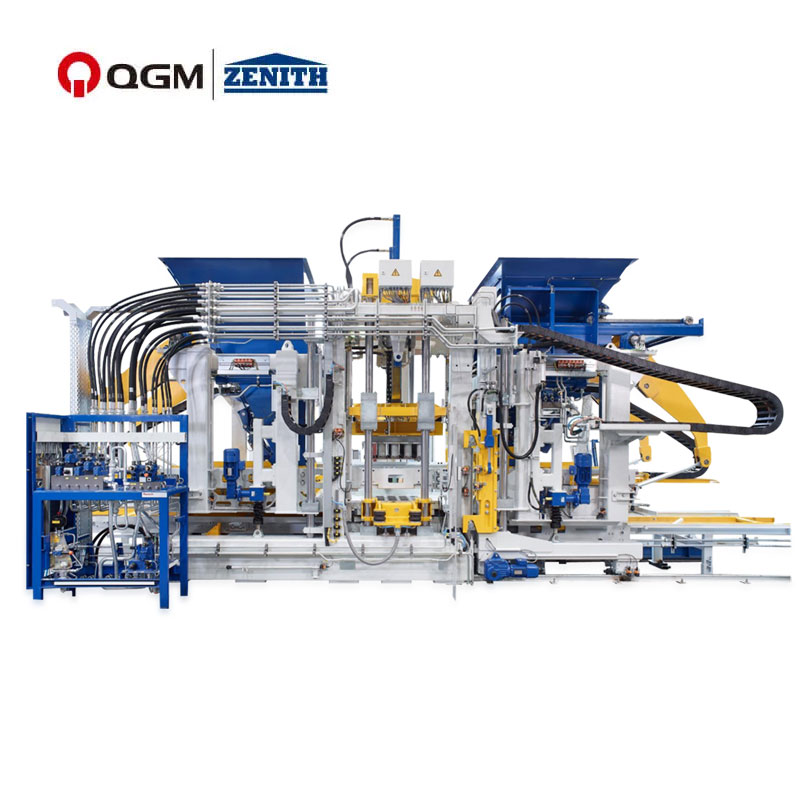

Parameter teknikal
| Ketinggian produk | |
| Maksimum: | 500mm |
| Min.: | 50mm |
| Ketinggian Cubing | |
| Maks. Kawasan Pengeluaran (dihasilkan pada palet saiz standard) | 1320*1150mm |
| Saiz palet (standard) | 1400*1200mm |
| Ketebalan plat keluli | 14mm |
| Ketebalan palet kayu | 50mm |
| Volume Bin Bas Base (Excl. Hopper muka muka) | 2500L |
| Berat mesin | |
| Dengan peranti campuran muka | 36t |

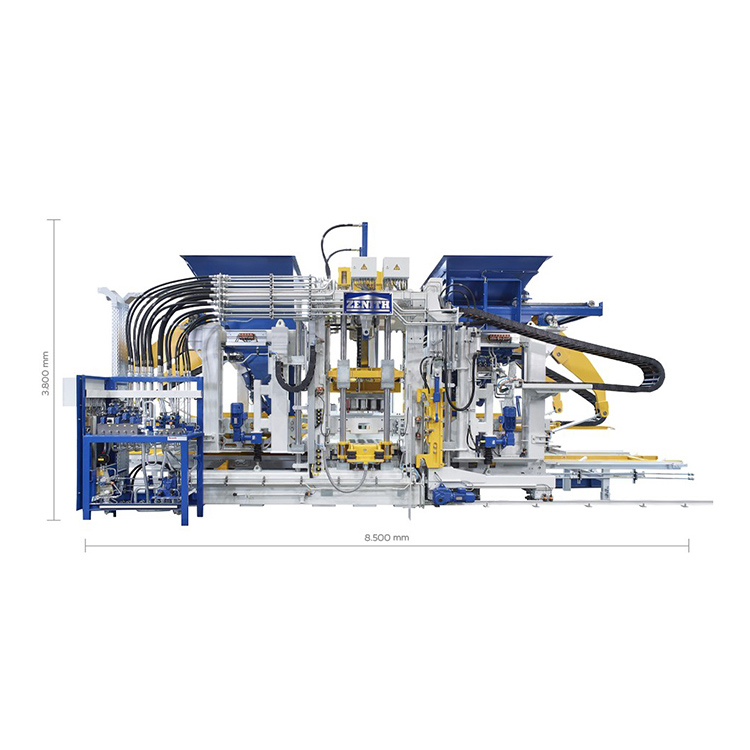

| Dimensi mesin | |
| Maks. Jumlah panjang | 8500mm |
| Maks. Jumlah ketinggian | 4885mm |
| Maks. Jumlah lebar | 3300mm |
| Parameter Teknikal Mesin/Penggunaan Tenaga | |
| Sistem getaran | Sistem getaran servo |
| Jadual Getaran | Max.175kn |
| Getaran atas | Max.35kn |
| Hidraulik | |
| Jumlah aliran | 540L/min |
| Tekanan kerja | 160BAR |
| Maks. Kuasa | 160kW |
Kelebihan teknologi
Teknologi getaran servo "ultra-dinamik" adalah sistem getaran yang tinggi, yang direka khas untuk mesin blok; Motor servo boleh membuat tindak balas terpantas dalam masa tindak balas terpendek, menyedari prestasi getaran tertinggi, mengurangkan penggunaan simen, memendekkan kitaran pengeluaran, dan menghasilkan produk konkrit berkepadatan tinggi di tempat pengeluaran; Sistem getaran boleh menyesuaikan diri dengan keperluan pengeluaran produk konkrit yang berbeza.
Sistem perubahan acuan cepat automatik adalah sistem berdasarkan hubungan dan kerjasama pelbagai peranti, yang menyedari acuan cepat berubah melalui operasi sistem pintar. Apabila acuan dipindahkan ke mesin utama, sistem angkat menyedari perubahan acuan automatik pada peranti perubahan acuan cepat, dan kepala tamper dan kotak acuan diapit secara pneumatik secara automatik; Selamat, cekap, mudah dikendalikan dan diselenggara, dan acuan berubah

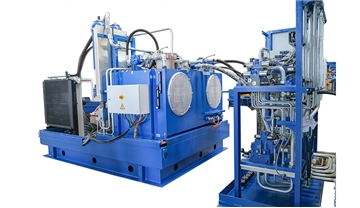

Sistem hidraulik mengamalkan pam anjakan pembolehubah mewah dan sistem injap servo maklum balas; Tekanan, kelajuan dan kedudukan adalah kawalan digital gelung tertutup, yang secara automatik boleh menyesuaikan aliran dan tekanan pam hidraulik. Sistem kawalan suhu minyak bebas mempunyai ijazah dan ketepatan automasi yang tinggi, dan kecekapan kerja dapat ditingkatkan sebanyak 10%-20%; Ia mempunyai ciri -ciri penjimatan tenaga, pengurangan bunyi, kecekapan tinggi dan perlindungan alam sekitar.

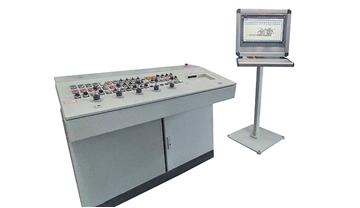

Mengamalkan platform kawalan automatik yang paling maju dari Siemens Tia-Portal Series plc di dunia; Ia mempunyai keupayaan operasi yang lebih cepat, lebih tepat dan lebih stabil dan keupayaan anti-interferensi. Output fleksibel melalui teknologi kawalan platform boleh mengelakkan tindakan impak yang sengit peralatan dan memanjangkan hayat peralatan peralatan. Paparan visual dan diagnosis sistem interaksi manusia-komputer dan isyarat sistem kawalan sangat memudahkan operasi dan kerja.

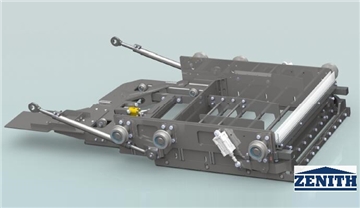

Sistem pemakanan mengamalkan teknologi pemakanan yang dipatenkan sebanyak 360 pengadukan berputar, dan kumpulan kacau dilengkapi dengan pengiraan pengiraan simulasi, yang secara bijak dapat menyesuaikan mod pemakanan mengikut spesifikasi acuan yang berlainan; Menyadari keseragaman dan kecekapan pemakanan; Ia boleh lebih sesuai untuk mod makanan terbaik bahan khas seperti sisa pembinaan dan tailing; Dengan alat pengikis silinder dan meniup, ia boleh mengelakkan pengaruh sisa agregat pada warna kain, dan menjadikan warna permukaan produk lebih cantik.

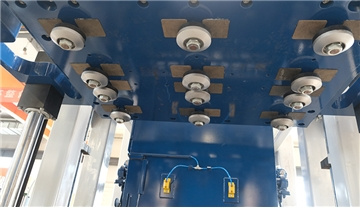

Melalui maklum balas isyarat, fasa dan kelajuan getaran dikawal, dan penyegerakannya tinggi; Operasi siap sedia dan berkelajuan tinggi berkelajuan tinggi dapat memendekkan masa kitaran sebanyak 1.5 s dengan kecekapan yang tinggi; Pengawal Servo adalah modul motor paksi tunggal jenis buku, dan pemandu mengamalkan mod sambungan bas DC biasa (tenaga boleh diperbaharui boleh digunakan dan dikitar semula), yang dapat mengurangkan penggunaan tenaga sebanyak 15%; Kesan brek lebih baik.

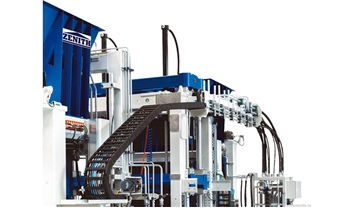

Bingkai utama mengamalkan struktur bingkai dikimpal berkekuatan tinggi yang direka oleh Teknologi Mesin Zenith Brick, yang dikimpal oleh keluli seksyen khas yang disesuaikan. Reka bentuknya adalah munasabah, kimpalan itu seragam dan cantik, dan seluruh bingkai dirawat oleh getaran penuaan untuk memastikan kestabilan berkualiti tinggi dan tinggi bingkai. Proses reka bentuk struktur lanjutan menjadikan mesin utama boleh diperkembangkan, dan fungsi pembukaan dan penutupan fungsi acuan, fungsi lukisan papan (teras) dan fungsi implantasi papan polistirena boleh ditambah kemudian.

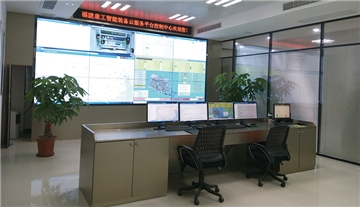

QGM & Zenith Peralatan Pintar Platform Perkhidmatan Awan Menyedari Pemantauan Dalam Talian, Peningkatan Jauh, Ramalan Kesalahan Jauh dan Kesalahan Diagnosis Sendiri, dan Penilaian Status Kesihatan Peralatan; Menjana operasi peralatan dan laporan status aplikasi dan fungsi lain; Perkhidmatan jauh dengan cepat dapat mendiagnosis dan menyelesaikan masalah untuk pengguna. Segala -galanya saling berkaitan, dan pengeluaran dan operasi peralatan dapat dilihat melalui rangkaian di setiap sudut dunia.

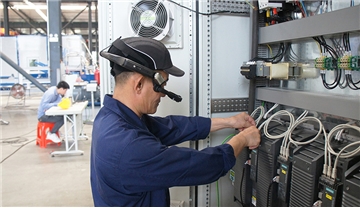

Berdasarkan platform Perkhidmatan Awan Peralatan Pintar, dengan gelas perkhidmatan AR maju, perkhidmatan teknikal penyelenggaraan AR pintar QGM dapat dibina, yang dapat merealisasikan lokasi yang cepat dari kesalahan kesalahan dan penyelesaian penjanaan masa nyata. Dengan mewujudkan pautan masa nyata dengan platform perkhidmatan awan, komunikasi suara dan grafik masa nyata dalam talian dan perkongsian antara pengguna, juruteknik dan jurutera selepas jualan dapat direalisasikan, dan "Anda Are My Eye" dapat dibuat dengan teliti untuk membina perkhidmatan penyelenggaraan tahap "tepat" pakar yang jauh.

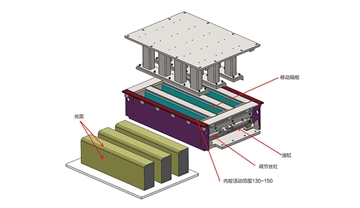

Antaramuka fungsi mekanikal yang boleh diperkembangkan seperti pembukaan acuan sampingan dan peranti penutupan (curbstone dengan lapisan permukaan berwarna), alat penarik alur mendatar (bata pemeliharaan air/blok berongga bersambung) dan peranti penyampaian buih (blok penebat) dikhaskan, yang dapat merealisasikan pemadanan pesat pengeluaran produk baru yang pelbagai fungsi. Antara muka data DCS PN dikhaskan, yang mempunyai skalabiliti yang kuat dan boleh serasi dengan sistem kawalan pusat pengguna; Ia juga dapat merealisasikan keperluan baru pengguna dalam proses pengeluaran peralatan, dan menaik taraf dan mengoptimumkan perisian peralatan; Untuk menyediakan pengguna dengan perkhidmatan nilai tambah jangka panjang.

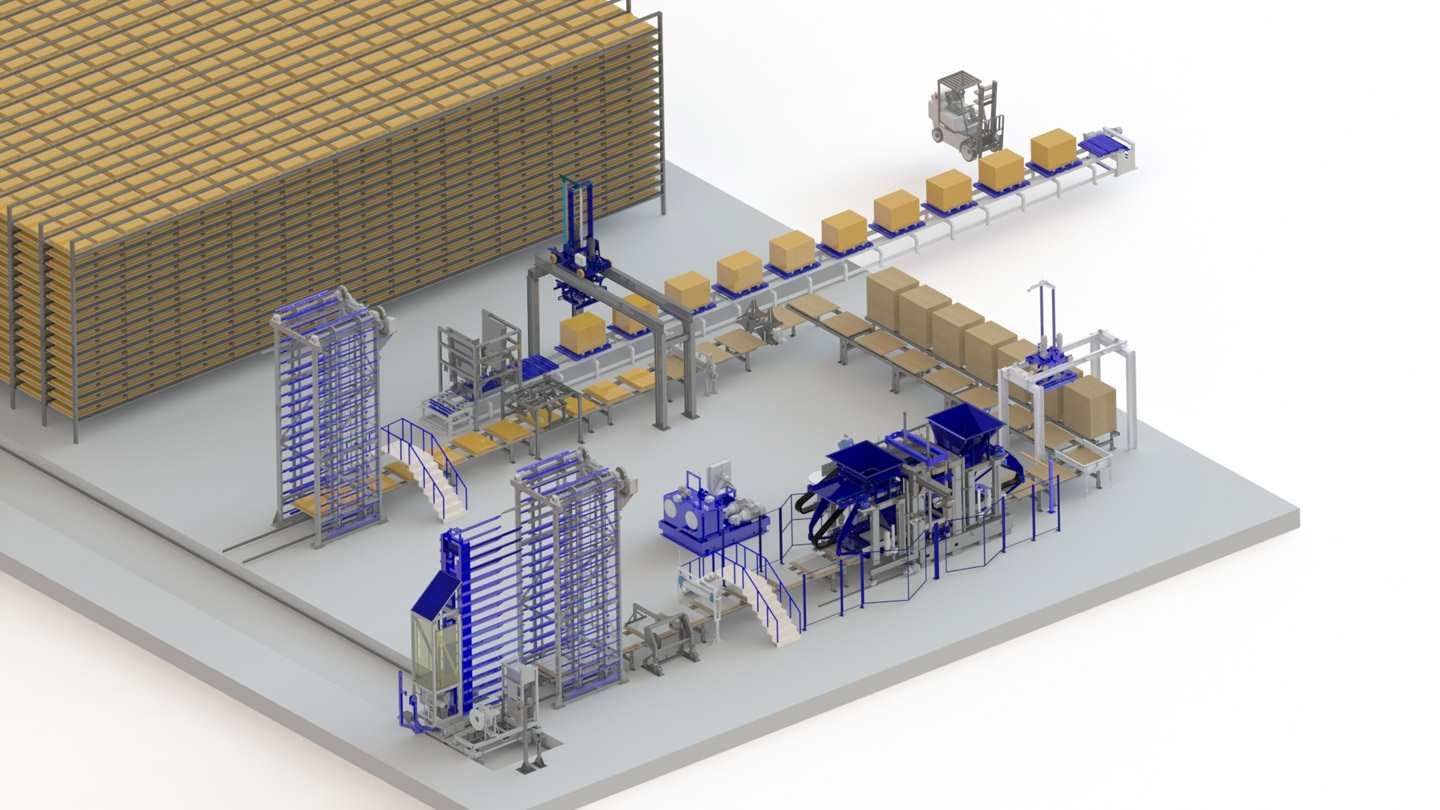

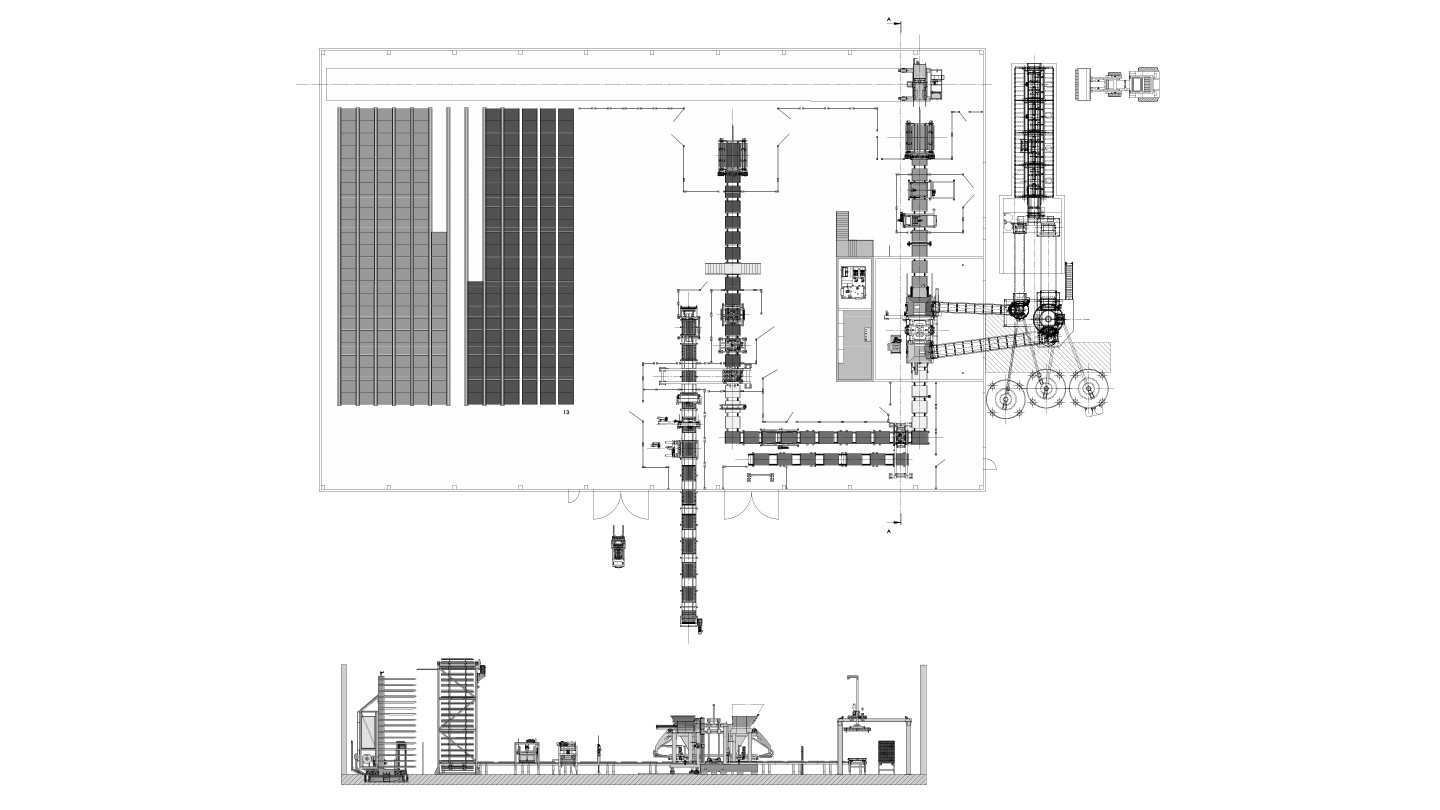

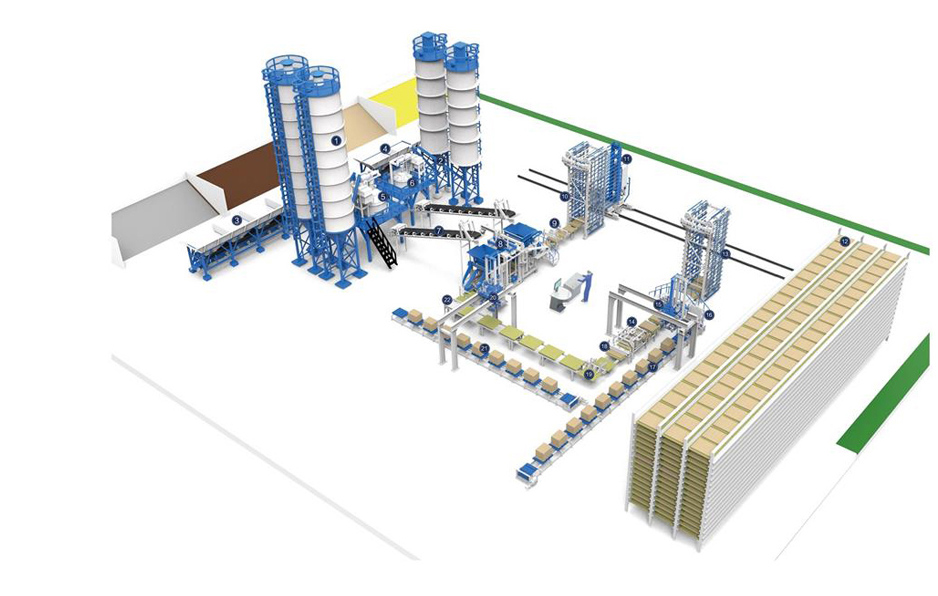

Barisan pengeluaran Zenith 1500
Peralatan corollary
Batcher
Feeder Pallet Automatik
Sensor kelembapan
Kereta jari
Pemisah blok-palet
Menyembuhkan ruang
Blok-pushing cuber

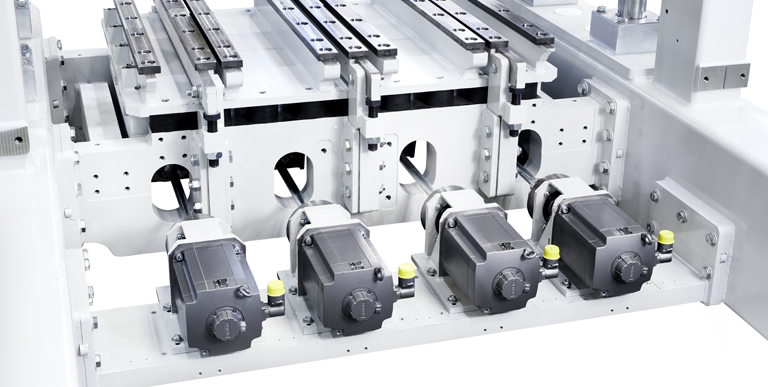

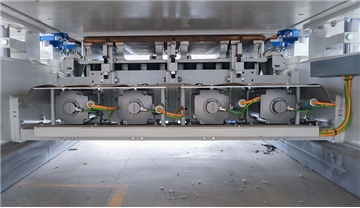

Sistem pemadatan servo berkualiti tinggi bernama Ultra-Dynamic bermaksud pemadatan yang sangat tinggi dan dinamik yang melampau. Oleh itu, ia menjamin pengeluaran produk berkualiti tinggi dan cekap. Terutama untuk produk dengan jumlah yang besar dan juga untuk produk premium, yang dihasilkan dengan getaran pra dan pertengahan, sistem getaran ini memberikan banyak kelebihan. Sistem ini berfungsi tanpa mandi minyak yang menyokong pengeluaran mesra alam dan penyelenggaraan yang rendah.

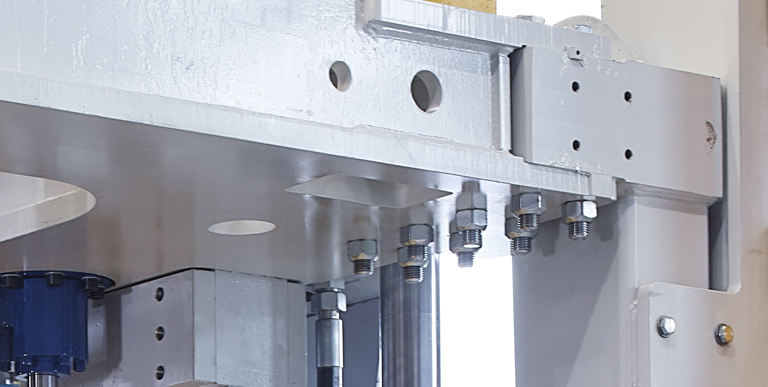

Penggunaan kelengkapan skru untuk jadual getaran, rasuk salib motor dan bahagian sisi bingkai adalah ciri khas mesin ini. Ia unik di pasaran kerana ia boleh menyesuaikan diri dengan keadaan pengeluaran pelanggan. Pembinaan yang diskriminasi juga menyediakan sambungan tahan dan kestabilan yang sangat baik.

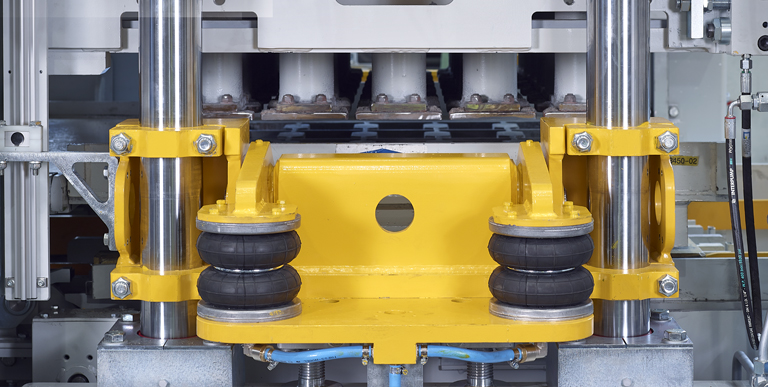

Peranti pengapit acuan pneumatik menyediakan perubahan acuan yang mudah. Acuan diposisikan tanpa pengikat lebih lanjut - mis. Bolt - pada pemegang acuan. Ia ditetapkan oleh tuas pengapit yang dikendalikan secara pneumatik. Hasil getaran optimum dan masa hidup acuan yang lebih lama dicapai terima kasih kepada pelarasan individu getaran pra dan utama. Peranti pengapit acuan kini boleh disesuaikan dengan sistem pengikat acuan mesin dan pengeluar acuan lain.

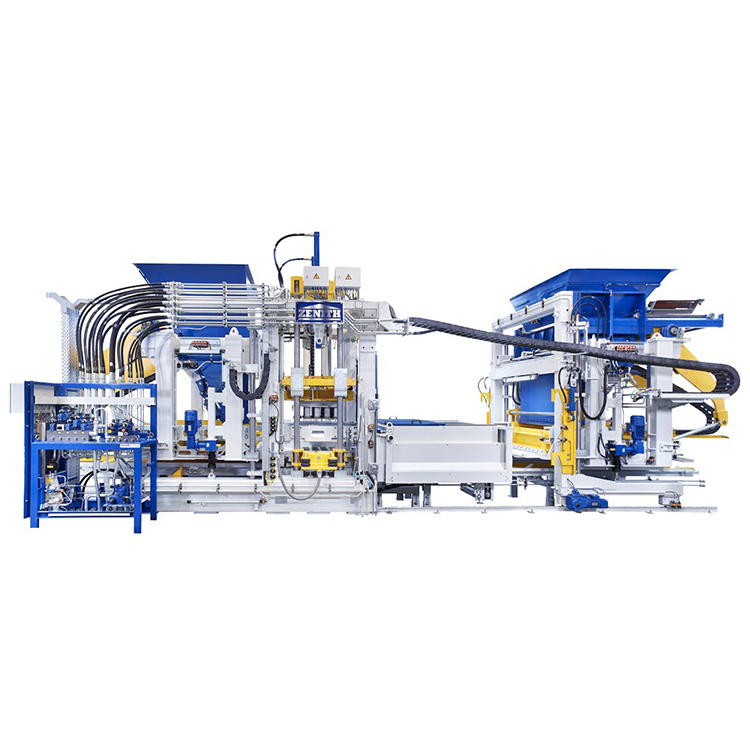

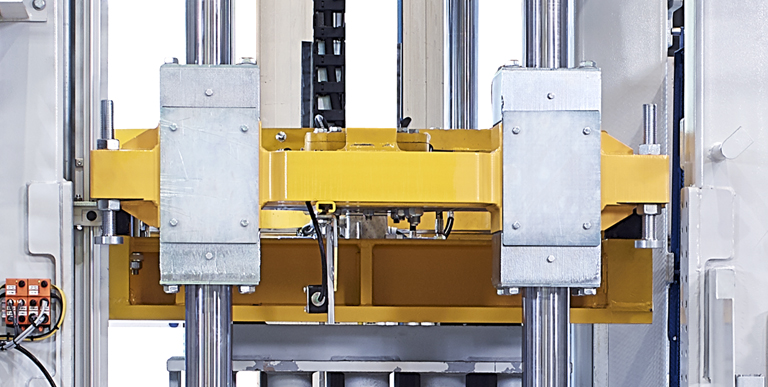

Traverse baru telah dibangunkan untuk mesin Zenith 1500-2 yang membolehkan untuk mengeluarkan lajur secara individu dari sisi. Ciri baru ini menjimatkan banyak masa semasa kerja penyelenggaraan dan pertukaran dapat dilakukan dengan lebih selamat dan dengan usaha yang kurang. Keseluruhan geometri perhimpunan ini termasuk lajur adalah sama dengan Zenith Mesin sebelumnya 1500. Ia mungkin untuk mengubah suai baru ini pada mesin sedia ada.

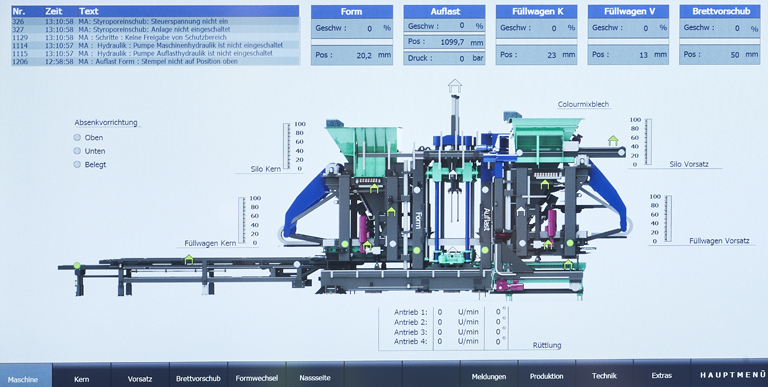

Konsep visualisasi yang jelas dan intuisi menjamin pembelajaran mudah operasi mesin. Reka bentuk diagnostik baru menyokong pengendali dalam memilih pelarasan terbaik. Penembakan masalah yang memakan masa tidak lagi diperlukan dan downtime pengeluaran dikurangkan kepada minimum. Dengan menggunakan teknologi pangkalan data terkini, semua maklumat boleh direkodkan, dinilai dan disimpan. Data ini boleh didapati di mana -mana terima kasih kepada rangkaian tumbuhan yang lengkap.
